4-20mA是什么？简单易懂

工业界通常需要测量各种非电气物理量，例如温度，压力，速度，角度等。在将它们传输到数百米外的控制室或显示设备之前，它们都需要转换为模拟电信号。这种将物理量转换为电信号的设备称为变送器，在工业上使用最广泛的是使用4-20mA电流来传输模拟量.4-20mA表示最小电流为4mA，最大电流为20mA。

在工业领域中，为了完成信号调理和长线传输，会出现以下问题：首先，由于传输的信号是电压信号，因此传输线会受到噪声的干扰。其次，传输线的分布电阻会产生电压降；第三，如何在现场提供仪表放大器的工作电压也是一个问题，为了解决上述问题并避免相关噪声的影响，我们将使用电流来传输信号，因为电流对噪声不敏感4-20mA电流回路使用4mA指示零信号，使用20mA指示信号的满量程，并且低于4mA和高于20mA的信号用于各种故障报警。

许多朋友肯定会问：为什么选择4 -20mA而不是0-20mA？很简单，如果0最小，那么就不会检测到开路故障！那么为什么是4mA？在正常操作期间，电流信号不会低于4mA。传输线因故障而断线，环路电流降至零.2mA通常用作断线报警值，原因有两个，一个是避免干扰。另一个原因是4-20mA使用两线制，即两条线同时是信号线和电源线，而4mA是为传感器提供电路的静态工作电流。

常见故障，原因和故障排除步骤

接线和端子问题：不良端子，绝缘问题，线路腐蚀和污染等；回路电源：噪声干扰，过压等问题可能导致回路工作异常；控制系统I / O卡故障；发射机;传感器：组件损坏，测量通道阻塞。要验证4-20mA信号，请使用串联方法或mA电流钳形表测量4-20mA信号：

1、验证电源

2、查找线路问题

3、查找问题

查找有问题的端子故障排除步骤：

1、测量回路中的mA值。如果测得的是0mA，请继续进行故障排除；

2、如果控制器没有指示，则可能是I / O输入的保险丝烧断了，并且回路出现了开路故障。

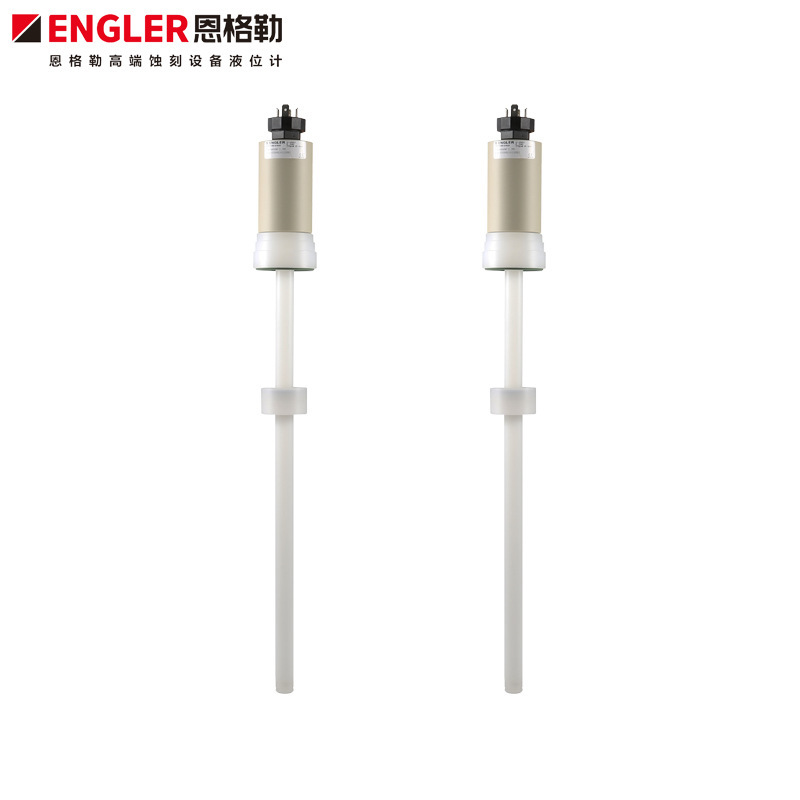

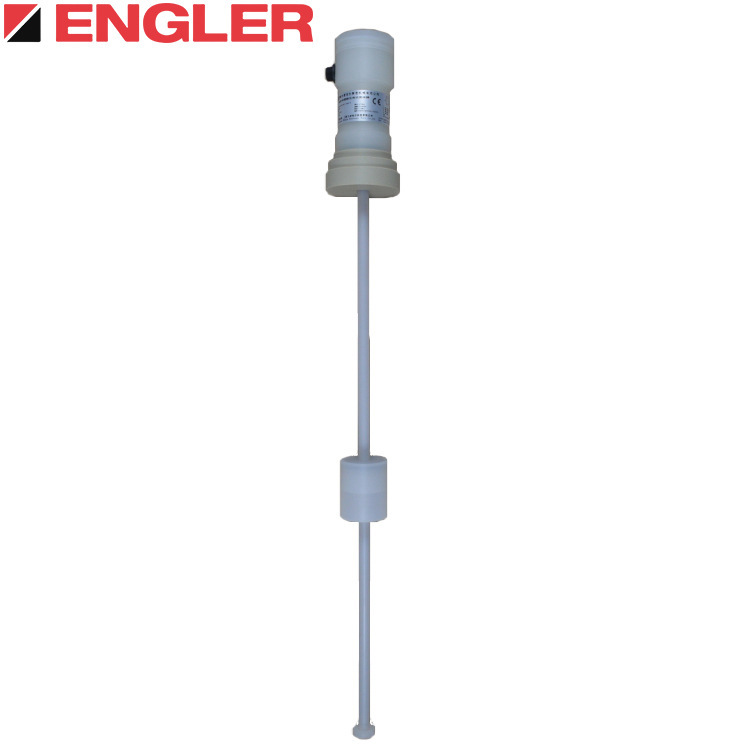

东莞浮球液位计厂家，恩格勒作为浮球液位计生产厂家，10年的生产销售经验，专业的技术人员1对1免费设计方案，提供免费的技术指导，欢迎来点击咨询
